Ka频段波导滤波器系列
- 品牌：
- 型号：
Ka频段波导滤波器(30GHz)
型号:BWFLFL-30.500
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
30GHz-31GHz |
|
|
带宽 |
1000GHz |
|
2 |
插入损耗 |
≤1.0dB |
|
3 |
回波损耗 |
≥18dB |
|
5 |
带外抑制 |
≥55@32GHz |
|
6 |
工作温度 |
-40℃～+60℃ |
|
7 |
表面处理 |
镀银（Silver plating） |
|
8 |
接口形式 |
BJ320(FDP-320) |
|
9 |
外形尺寸 |
30.04*62.1*12mm |
外形图/实物图：

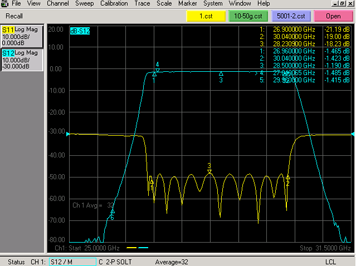

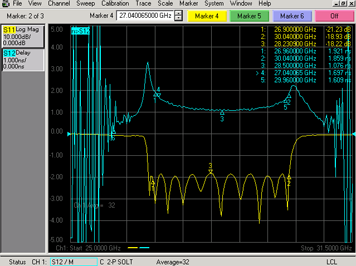

测试曲线：
Ka频段滤波器(35GHz)
型号:BWALAL-35.800
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
35.6GHz-36.0GHz |
|
|
带宽 |
400MHz |
|
2 |
插入损耗 |
≤3.0dB |
|
3 |
回波损耗 |
≥14dB |
|
5 |
带外抑制 |
≥80dB@34.68GHz ≥40dB@36.92GHz |
|
6 |
工作温度 |
-40℃～+60℃ |
|
7 |
表面处理 |
镀银（Silver plating） |
|
8 |
接口形式 |
Ø0.3*2.2mm |
|
9 |
外形尺寸 |
40*14*7.5mm |
外形图/实物图：

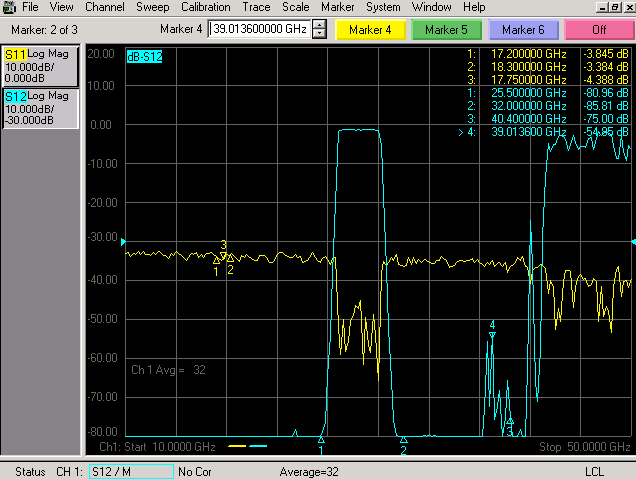

测试曲线：
Ka 频段滤波器（29.45GHz)
型号：BWKMKF-29.45
技术规格要求
|
序号 |
指标项目 |
技术要求 |
|
1 |
信号带宽 |
28850-30050MHz(1200MHz BW) |
|
2 |
中心频率 |
29450MHz |
|
3 |
通带插入损耗 |
<2dB |
|
4 |
带内波动 |
<0.5dB peak-peak in any 80MHz interval <1dB peak-peak in the range of 28900-30000MHz |
|
5 |
输入/输出回波损耗 |
>18dB |
|
6 |
阻抗 |
50Οhm |
|
7 |
抑制 |
>80dB @ DC-27950MHz >30dB @ 27950-28650MHz >30dB @30250-30950MHz >80dB @30950-41925MHz |
|
8 |
群时延波动 |
<1ns peak-peak in any 80MHz intervalwithin BW |
|
9 |
接口 |
Input K female(2.92mm),Output K male(2.92mm) |
|
10 |
温度范围 |
-30--70℃ |
外形图/实物图：

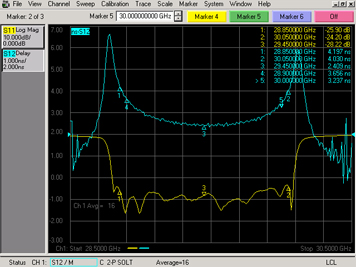

测试曲线：
