X频段波导滤波器系列
- 品牌：
- 型号：
型号:BWFLFL-9.0
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
8.5GHz-9.5GHz |
|
2 |
带宽 |
1000MHz |
|
3 |
插入损耗 |
≤0.4dB |
|
4 |
回波损耗 |
≥20dB |
|
5 |
带外抑制 |
≥25dB @ 10.5GHz |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银(silver plating) |
|
8 |
接口形式 |
BJ100 FDP |
|
9 |
外形尺寸 |
70*33.33*41.4mm |

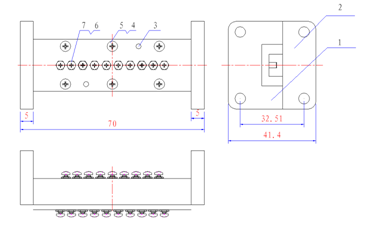

外形图/实物图：

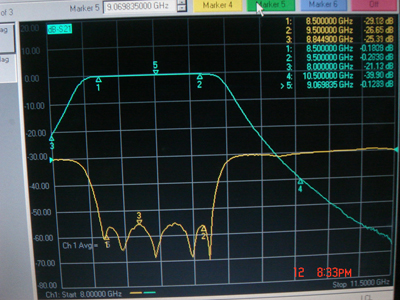

产品实际测试曲线：
X频段波导滤波器（9.4GHz）
型号:BWFLSF-9.4
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
9.3GHz-9.5GHz |
|
2 |
带宽 |
200MHz |
|
3 |
插入损耗 |
≤0.3dB |
|
4 |
回波损耗 |
≥20.8dB |
|
5 |
带外抑制 |
≥23dB |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银 |
|
8 |
接口形式 |
BJ100 FBP-SMA |
|
9 |
外形尺寸 |
159*41.4*41.4mm(不含接头 ） |

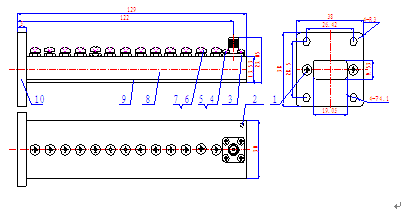

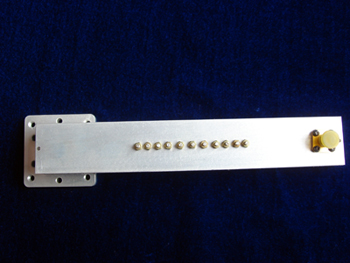

外形图/实物图：

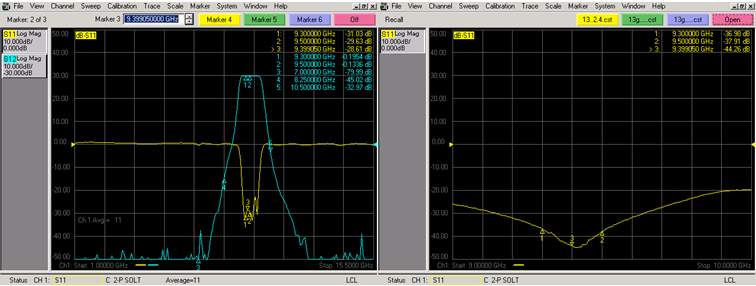

产品实际测试曲线(The test curve)：
X频段波导滤波器(10GHz)
型号:BWFLSF-10.028;BWFLSF-10.112-;BWFLSF-10.140;BWFLSF-10.168;BWFLSF-10.196;BWFLSF-10.224;BWFLSF-10.252;
BWFLSF-10.280;BWFLSF-10.658
技术规格要求(Specification):
|
序号 |
指标项目 |
技术参数(Technical parameter) |
|
1 |
中心频率 |
10.028GHz、10.112GHz、10.140GHz、10.168GHz 10.196GHz、10.224GHz、10.252GHz、10.280GHz 10.658GHz |
|
2 |
带宽 |
42MHz |
|
3 |
插入损耗 |
≤2.0dB |
|
4 |
回波损耗 |
≥20dB |
|
5 |
带外抑制 |
≥20dB@f0±42MHz |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银 |
|
8 |
接口形式 |
BJ120 FBP-SMA |
|
9 |
外形尺寸 |
129*38*38mm(不含接头 ） |

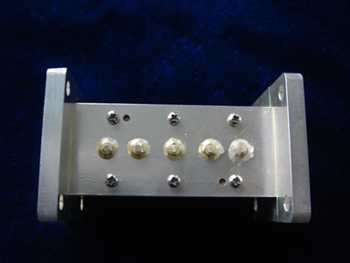

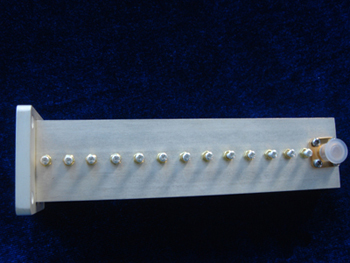

外形图/实物图：

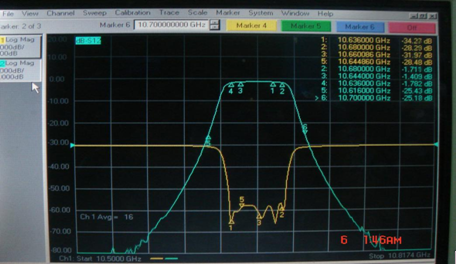

产品实际测试曲线(The test curve)：
X频段波导滤波器(10GHz)
型号:BWFFFF-10.3
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
中心频率 |
8.2GHz-12.4GHz |
|
|
带宽 |
4200MHz |
|
2 |
插入损耗 |
≤0.3dB |
|
3 |
回波损耗 |
≥18dB |
|
4 |
带外抑制 |
≥55dB@13.5GHz |
|
5 |
工作温度 |
-20℃～+60℃ |
|
6 |
表面处理 |
镀银(silver plating) |
|
7 |
接口形式 |
非标法兰 FBP-SMA |
|
8 |
外形尺寸 |
100*41.4*33.33mm |

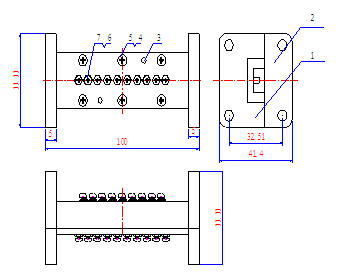

外形图/实物图：

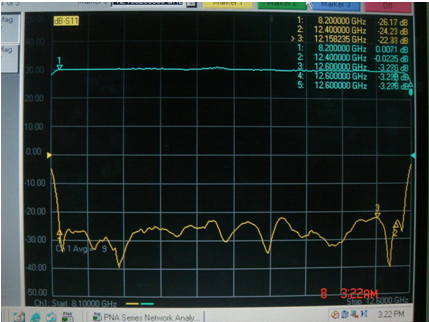

产品实际测试曲线：
X频段波导滤波器（11.005GHz）
型号:BWSFSF-11.005
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
中心频率 |
10.705GHz-11.305GHz |
|
2 |
插入损耗 |
≤0.9dB |
|
3 |
回波损耗 |
≥20.8B |
|
4 |
带外抑制 |
≥21.5dB@11.455GHz |
|
5 |
工作温度 |
-20℃～+60℃ |
|
6 |
表面处理 |
镀银 |
|
7 |
接口形式 |
SMA-F |
|
8 |
外形尺寸 |
100*97*14.16mm(不含接头 ） |

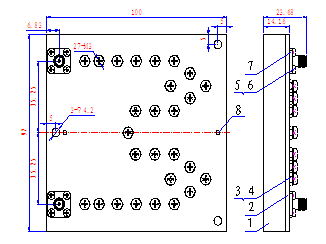

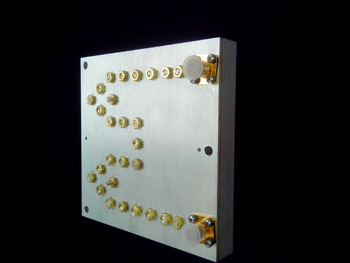

外形图/实物图：

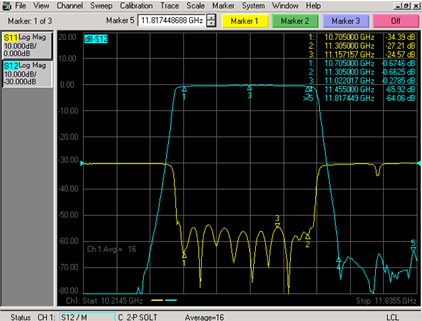

产品测试曲线：
