LS频段滤波器系列
- 品牌：
- 型号：
LS频段滤波器(2.072GHz)
型号:BWFLFL-2.072
技术规格要求:
|
NO |
指标项目 |
技术参数 |
|
1 |
通带频率 |
2.025-2.12GHz |
|
2 |
插入损耗 |
≤0.4dB |
|
3 |
驻波 |
≤1.25 |
|
4 |
带外抑制 |
≥80dB @ 2.2-2.30GHz |
|
5 |
工作温度 |
-40℃～+60℃ |
|
6 |
表面处理 |
镀银 |
|
7 |
接口形式 |
BJ22 FDP |
|
8 |
外形尺寸 |
409.1*161.1*106.4mm |

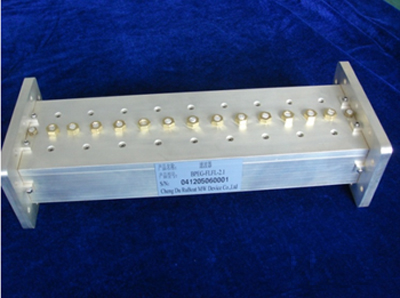

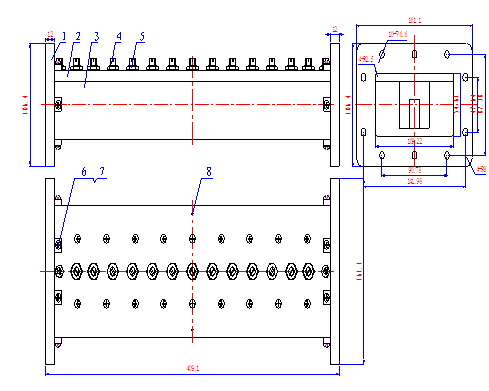

外形图/实物图：

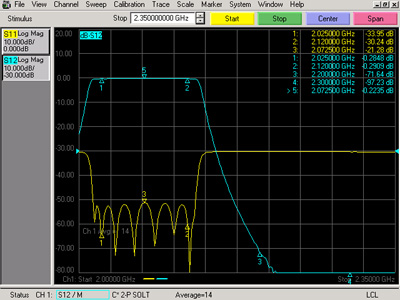

测试曲线：
LS频段滤波器（2.3GHz）
型号:BWFLFL-2.3
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
2.2-2.4GHz |
|
2 |
插入损耗 |
≤0.4dB |
|
3 |
驻波 |
≤1.25 |
|
4 |
带外抑制 |
≥70dB @ 2.025GHz |
|
5 |
工作温度 |
-20℃～+60℃ |
|
6 |
表面处理 |
镀银(silver plating) |
|
7 |
接口形式 |
BJ22 FDP |
|
8 |
外形尺寸 |
299.64*106.48*299.64mm |

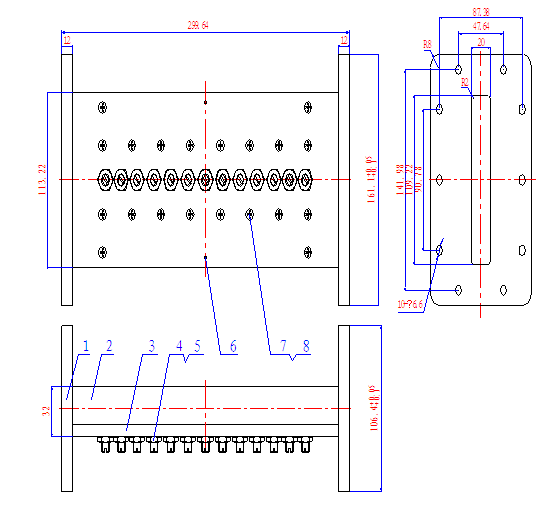

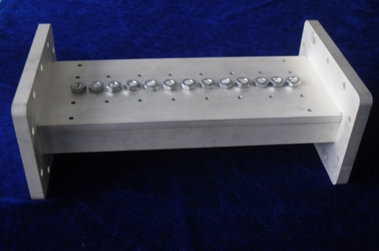

外形图/实物图：

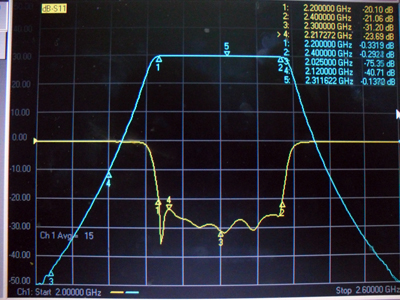

测试曲线：
