BJ70 波导同轴转换
- 品牌：
- 型号：
BJ70 7.13-7.245GHz波导同轴转换
型号:AWFLSNF-7.188技术规格要求(Specification)：
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
7.13GHz-7.245GHz |
|
2 |
带宽 |
115MHz |
|
3 |
回波损耗 |
≥20dB |
|
4 |
工作温度 |
-20℃～+60℃ |
|
5 |
表面处理 |
镀银 |
|
6 |
接口形式 |
BJ70/N-F |
|
7 |
外形尺寸 |
69*82.3*53.35mm(不含接头) |

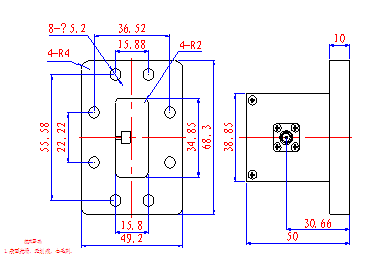

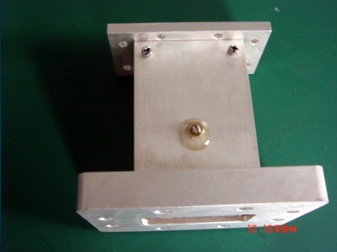

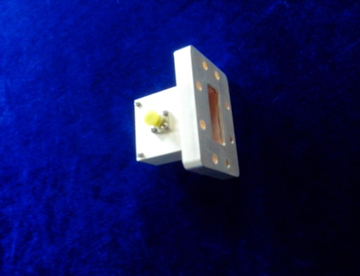

外形图/实物图：

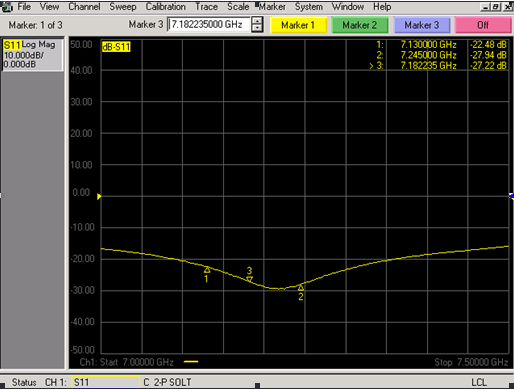

测试曲线：
BJ70 波导同轴转换6.2-7.5G
型号:AWFLKF-6.850
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
6.2GHz-7.5GHz |
|
|
带宽 |
1300MHz |
|
3 |
回波损耗 |
≥25dB |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银 |
|
8 |
接口形式 |
BJ70/K-F |
|
9 |
外形尺寸 |
60*25*43mm(不含接头) |

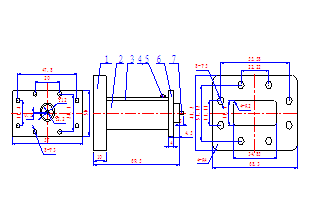

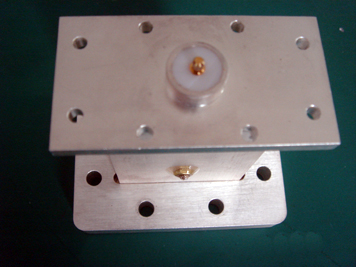

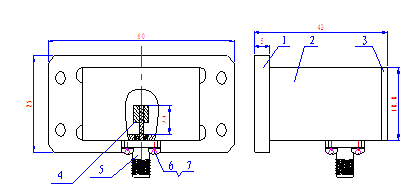

外形图/实物图：

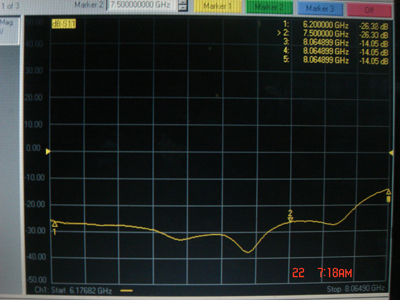

测试曲线：
BJ70全频段波导同轴转换（5.38-8.17GHz）
型号:AWFLSF-6.775
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
5.38GHz-8.17GHz |
|
|
带宽 |
2790MHz |
|
3 |
回波损耗 |
≥25dB |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银 |
|
8 |
接口形式 |
BJ70/SMA-F |
|
9 |
外形尺寸 |
60*25*43mm(不含接头) |

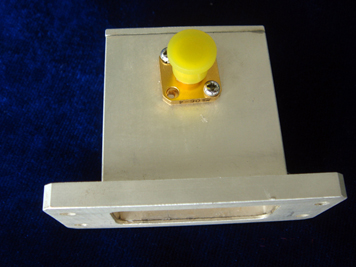

外形图/实物图：

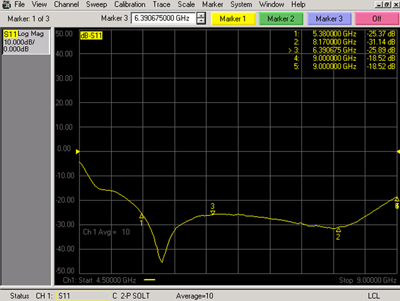

测试曲线：
BJ70非标法兰波导同轴转换(7.5-8.25)
型号:AWFLSF-6.775
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
1 |
通带频率 |
7.5GHz-8.25GHz |
|
|
带宽 |
750MHz |
|
3 |
回波损耗 |
≥19dB |
|
6 |
工作温度 |
-20℃～+60℃ |
|
7 |
表面处理 |
镀银 |
|
8 |
接口形式 |
非标法兰/SMA-F |
|
9 |
外形尺寸 |
60*25*43mm(不含接头) |
