Ku频段波导双工器系列
- 品牌：
- 型号：
型号:DWFFSF-13.073
技术规格要求：
|
序号 |
指标项目 |
技术参数(Technical parameter) |
|
|
1 |
通带频率 |
12.751GHz-12.863GHz |
13.017GHz-13.129GHz |
|
|
带宽 |
112MHz |
112MHz |
|
2 |
插入损耗 |
≤1.5dB |
|
|
3 |
回波损耗 |
≥18dB |
|
|
4 |
隔离度 |
≥60dB |
|
|
5 |
工作温度 |
-40℃～+60℃ |
|
|
6 |
表面处理 |
镀银(silver plating) |
|
|
7 |
接口形式 |
非标法兰/SMA-F |
|
|
8 |
外形尺寸 |
173*60*38mm |
|

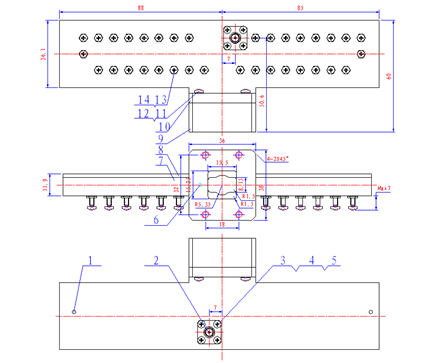

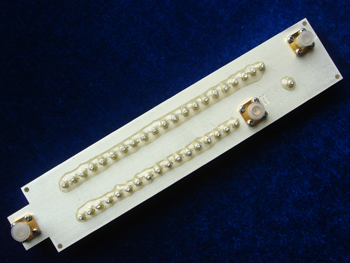

外形图/实物图：

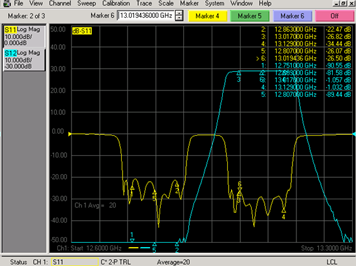

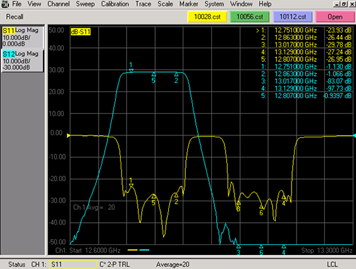

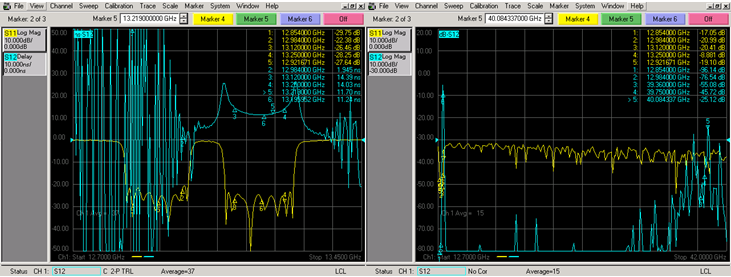

测试曲线：
Ku频段波导双工器(13GHz)
型号:DWFLFL-13.186
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
|
1 |
通带频率 |
12.855GHz-12.984GHz |
13.121GHz-13.250GHz |
|
|
带宽 |
129MHz |
129MHz |
|
2 |
插入损耗 |
≤1.5dB |
|
|
3 |
回波损耗 |
≥18dB |
|
|
4 |
带内波动 |
≤0.2dB |
|
|
|
群时延波动 |
≤3nS |
|
|
5 |
隔离度 |
≥70dB |
|
|
6 |
工作温度 |
-20℃～+60℃ |
|
|
7 |
表面处理 |
镀银 |
|
|
8 |
接口形式 |
BJ140(FDP) |
|
|
9 |
外形尺寸 |
150*97*18mm |
|

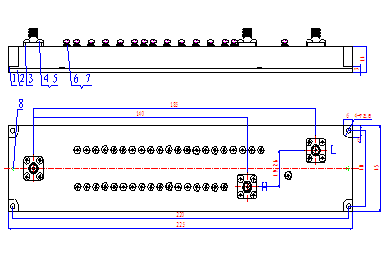

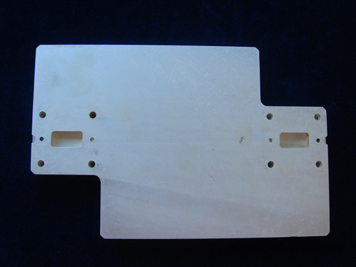

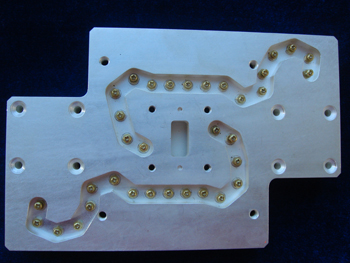

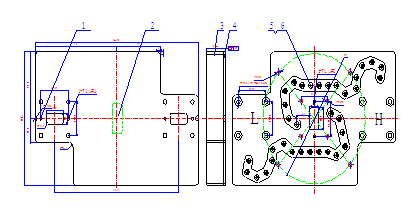

外形图/实物图：

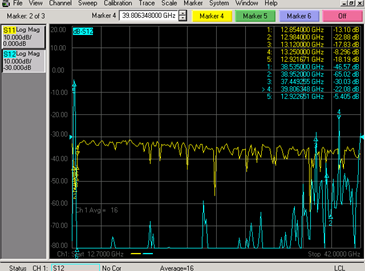

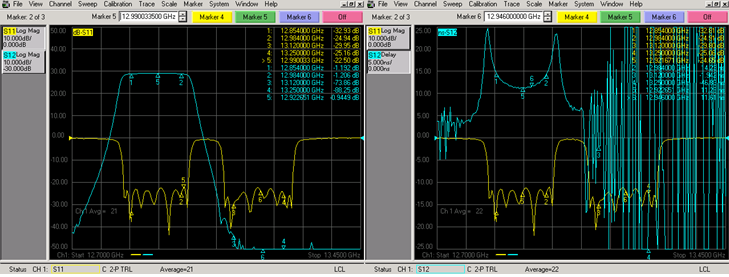

测试曲线：
Ku频段波导双工器13GHz
型号:DWFLFL-13.185
技术规格要求：
|
序号 |
指标项目 |
技术参数 |
|
|
1 |
通带频率 |
12.863GHz-12.975GHz |
13.129GHz-13.241GHz |
|
|
带宽 |
112MHz |
112MHz |
|
2 |
插入损耗 |
≤1.5dB |
|
|
3 |
回波损耗 |
≥18dB |
|
|
5 |
隔离度 |
≥65dB |
|
|
6 |
工作温度 |
-20℃～+60℃ |
|
|
7 |
表面处理 |
镀银 |
|
|
8 |
接口形式 |
BJ120(FDP-120) |
|
|
9 |
外形尺寸 |
204.8*74*25mm |
|

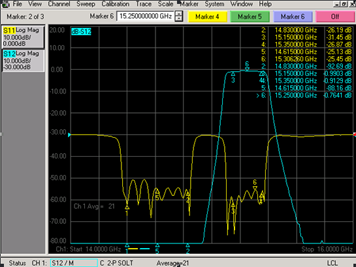

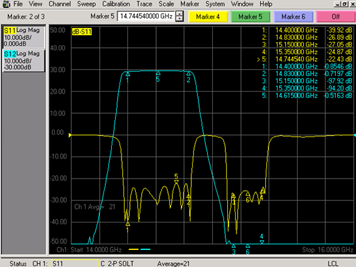

测试曲线:
