Ka频段波导双工器系列
- 品牌：
- 型号：
型号:DWFLFL-39.50;DWFLFL-39.800
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
|
低频段 |
高频段 |
||
|
1 |
通带频率 |
38.60GHz-39.00GHz |
39.30GHz-39.70GHz |
|
|
通带频率 |
38.90GHz-39.30GHz |
39.6GHz-40.00GHz |
|
|
带宽 |
400MHz |
400MHz |
|
2 |
插入损耗 |
≤4dB |
≤4dB |
|
3 |
回波损耗 |
≥18dB |
≥18dB |
|
4 |
隔离度 |
≥65dB |
≥65dB |
|
5 |
工作温度 |
-40℃～+60℃ |
|
|
6 |
表面处理 |
镀银 |
|
|
7 |
接口形式 |
BJ320(FDP-320) |
|
|
8 |
外形尺寸 |
204*19.1*17.9mm |
|

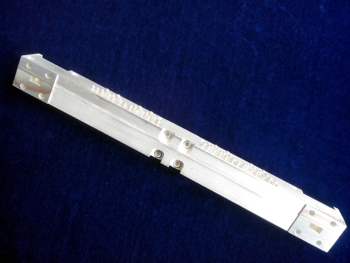

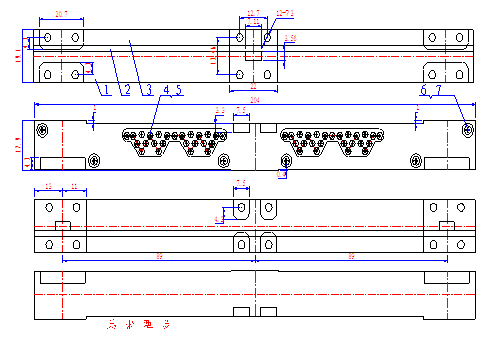

外形图/实物图：

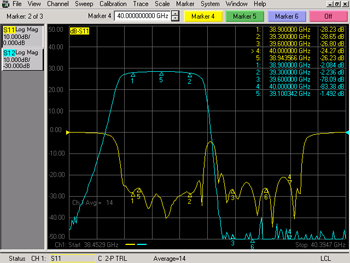

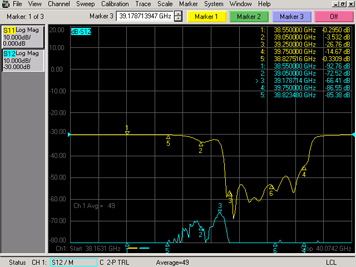

测试曲线：
Ka频段波导双工器(38.612GHz)
型号:DWFLFL-38.612
技术规格要求:
|
序号 |
指标项目 |
技术参数 |
|
|
低频段 |
高频段 |
||
|
1 |
通带频率 |
37.058GHz-37.646GHz |
38.318GHz-38.906GHz |
|
|
带宽 |
588MHz |
588MHz |
|
2 |
插入损耗 |
≤2dB |
≤2dB |
|
3 |
回波损耗 |
≥18dB |
≥18dB |
|
4 |
带内波动 |
≤0.2dB peak-peak in any24MHz interval |
≤0.2dB peak-peak in any24MHz interval |
|
5 |
群时延波动 |
≤3ns peak-peak in any 24MHz interval within BW |
≤3ns peak-peak in any 24MHz interval within BW |
|
6 |
隔离度 |
≥70dB |
≥70dB |
|
7 |
工作温度 |
-40℃～+60℃ |
|
|
8 |
表面处理 |
镀银 |
|
|
9 |
接口形式 |
BJ320(FDP-320) |
|
|
10 |
外形尺寸 |
114.45*80*18mm |
|

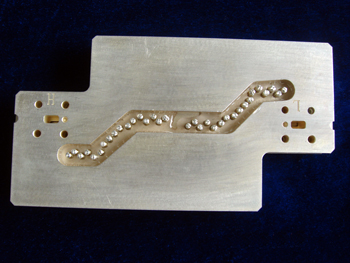

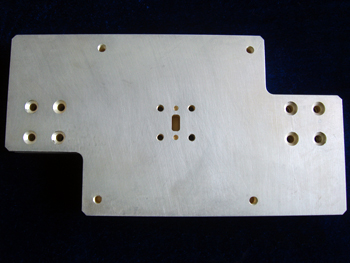

外形图/实物图：

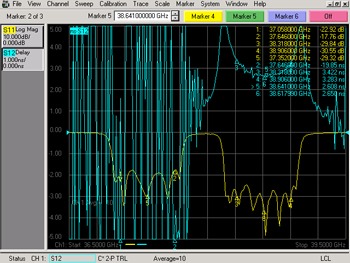

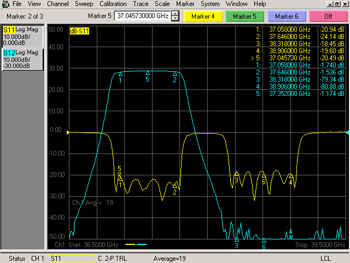

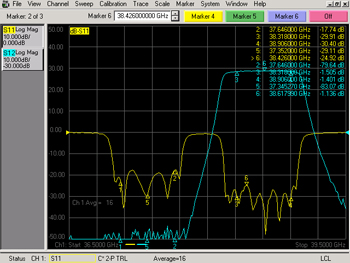

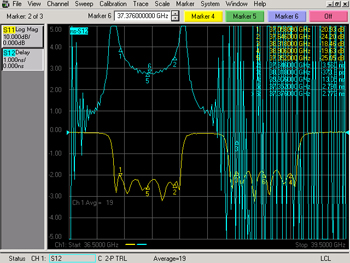

测试曲线：
